MAP-160型意大利ATOS壓力繼電器的幾個主要性能：
(1)調壓范圍
意大利ATOS壓力繼電器能夠發出電信號的低工作壓力和高工作壓力的范圍稱為調壓范圍。
(2)靈敏度與通斷調節區間
系統壓力升高到意大利ATOS壓力繼電器的調定值時，壓力繼電器動作接通電信號的壓力稱為開啟壓力；系統壓力降低，壓力繼電器復位切斷電信號的壓力稱為閉合壓力。開啟壓力與閉合壓力的差值稱為壓力繼電器的靈敏度。差值小則靈敏度高。為避免系統壓力波動時壓力繼電器時通時斷，要求開啟壓力與閉合壓力有一定的差值，此差值若可調，則稱為通斷調節區間。
(3)升壓或降壓動作時間
意大利ATOS壓力繼電器入口側壓力由卸荷壓力升至調定壓力時，微動開關觸點接通發出電信號的時間稱為升壓動作時間，反之，壓力下降，觸點斷開發出斷電信號的時間稱為降壓動作時間。
(4)重復精度
在一定的調定壓力下，多次升壓(或降壓)過程中，開啟壓力或閉合壓力本身的差值稱為重復精度，差值小則重復精度高。
意大利ATOS壓力繼電器是利用液體的壓力來啟閉電氣觸點的液壓電氣轉換元件。當系統壓力達到壓力繼電器的調定值時，發出電信號，使電氣元件（如電磁鐵、電機、時間繼電器、電磁離合器等）動作，使油路卸壓、換向，執行元件實現順序動作，或關閉電動機使系統停止工作，起安全保護作用等。
用于安全保護時，將意大利ATOS壓力繼電器設置在夾緊液壓缸的一端，液壓泵啟動后，首先將工件夾緊，此時夾緊液壓缸的右腔壓力升高，當升高到壓力繼電器的調定值時，壓力繼電器動作，發出電信號使2YA通電，于是切削液壓缸進刀切削。在加工期間，壓力繼電器微動開關的常開觸點始終閉合。若工件沒有夾緊，壓力繼電器2斷開，于是2YA斷電，切削液壓缸立即停止進刀，從而避免工件未夾緊被切削而出事故。
其實用于控制執行元件的順序動作時，液壓泵啟動后，首先2YA通電，液壓缸左腔進油，推動活塞方向右移。當碰到限位器(或死擋鐵)后，系統壓力升高，壓力繼電器發出電信號，使1YA通電，高壓油進入液壓缸的左腔，推動活塞右移。這時若3YA也通電，液壓缸的活塞快速右移;若3YA斷電，則液壓缸的活塞慢速右移，其慢速運動速度由節流閥調節。
再次用于液壓泵卸荷時，壓力繼電器不是控制液壓泵停止轉動，而是控制二位二通電磁閥，將液壓泵5輸出的壓力油流回油箱，使其卸荷。
最后用于液壓泵的啟閉時，有兩個液壓泵，高壓小流量泵，低壓大流量泵。當活塞快速下降時，兩泵同時輸出壓力油。當液壓缸活塞桿抵住工件開始加壓時，壓力繼電器在壓力油作用下發出動作，觸動微動開關，將常閉觸點斷開，使液壓泵停轉。在加工過程中減慢液壓缸的速度，同時減少動力消耗。
意大利ATOS壓力繼電器是將液壓系統壓力轉換為電信號的液壓元器件，屬于電工技術領域。其通過感知流體壓力變化，在達到設定值時觸發微動開關輸出電信號，實現安全保護、油路換向或設備啟停等功能。主要結構包括柱塞式、膜片式、彈簧管式和波紋管式，其中柱塞式通過杠桿機構放大壓力位移驅動開關動作。

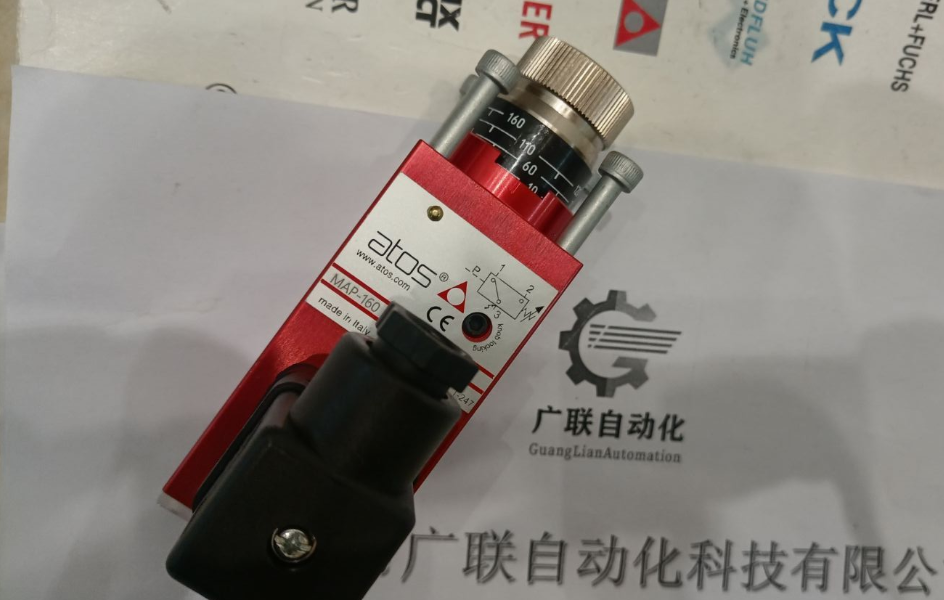

產品實物如下圖所示：
|
|
|
|
|
 |
